一、系统概述

　　近年来，随着网络在我国的普及和深化发展，企业的信息化建设不断深入，企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等大量数据的重要阶段。的各行各业都加快了信息网络平台的建设，大多数公司已经或者正在铺设企业内部的计算机局域网;同时，网络也成为先进的新兴应用提供了一个良好的平台。在现代的企业管理中，由于安全防护要求的提高，监控系统扮演了越来越重要的角色，把已有和待建的网络系统与监控系统结合起来不光可以最大程度的减少工程的改造周期，同时避免了资金的重复投入和提高了网络资源的使用率。

　　在现代化企业发展进程中，除了建立全面、科学、有效的管理制度和激励机制外，建立一套完善的工厂网络视频监控系统显的越来越有必要。工厂厂区规模较大，生产及管理部门复杂，安全系数要求高。在众多的生产车间、物流通道、特殊室外场所和职能部门实现现场监控和生产指挥调度的结合，将在很大程度上提高工厂的智能化管理水平。因此，在厂区安装一套网络视频监控系统一直以来都是许多生产企业或工厂必不可少的管理措施之一。深圳波粒科技股份有限公司提供专业全系列的网络视频监控系统设备，针对工厂监控系统解决方案设计具有丰富的经验。

　　二、系统分析

　　工厂视频监控系统的初步设计方案要满足现有资源和网络需求的性能，前端视频采集子系统、监控中心视频管理系统的建设均满足公安部《关于开展城市报警与监控技术系统建设工作的意见》的性能要求，力求系统稳定运行，数据存储可靠，视频数据定期归档。

　　首先，视频监控系统要保障厂区和公共活动区域内工作人员的人身安全，保障生产设备及其它重要设施的财产安全，预防人为破坏活动，并在意外事件发生后，第一江南在线注册取得事件发生的过程录像，为及时处理和追究责任提供有力证据。这是视频监控的基本功能要求。另一个重要方面，视频监控系统可以在工厂日常生产过程中，起到辅助生产的作用，实现生产线的无人值守。

　　根据政府部门要求和企业内部安全生产管理相关规定，并根据国家有关标准，结合工厂视频监控需求制定出网络视频监控系统功能实现以下目标：

　　1)视频采集功能：前端视频采集系统采集视频并按照传输要求进行压缩、编码处理，转换成能够通过接入网关，满足在数字交换网上传输的信息格式。

　　2)视频传输功能：对经过压缩、编码处理的视频信息，按照工作流程在工厂专网中进行传输，根据安全管理权限，构成各级传输网络系统。同时能够满足监控系统管理需要，传输至上级系统并存储。

　　3)信息处理功能：各级系统对接收到的视频信息等，按视频分类和归属进行处理，对调用的存储信息进行处理。

　　4)录像存储和备份功能：监控中心服务器对视频信息、系统日志均应存储，存储和备份的历史数据信息，可在网络系统中依据权限回放。

　　5)系统控制功能：依据授权将网络用户发出的控制命令传送到前端系统，实现监控中心及授权用户对前端任意一路监控图像的调用和控制。

　　三、系统设计

　　在现代化企业中，工厂实施全面网络视频监控系统：保安监控部分可以对企业厂区门口、厂房、办公楼、周界围墙、仓库等目标进行实时全天候视频监控，对厂内各主要通道和出产场地进行监控;行政监控部分对办公场所进行视频监控，以了解员工工作情况，加强员工考勤治理，提高工作效率;出产治理部分对产线以及出货实施全程监控，以及时了解各车间的工作情况和流水线的出产情况。某些视频图像需要保密，或者某些车间因工作环境有害人体健康需要无人值守，可以采用远程监控出产过程;某些设备因安装位置不易接近，人工巡视功课危险性较大，可使用摄像机进行远程监督;企业领导在办公室利用桌面微机，随时了解各主要出产环节的实时出产状况，处理突发事件，与现场进行双向语音交流，外出时可利用浏览器访问方式进入系统，随时了解出产情况。

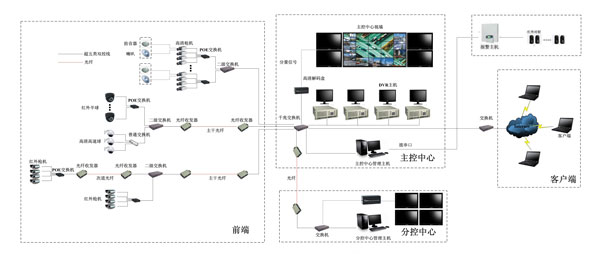

　　数字百万高清工厂监控系统图

　　此监控系统组成部门如下：

　　前端：在每个监控点安装百万高清数字摄像机，根据监控环境的不同选用普通枪机、红外枪机、红外半球和高速球等不同的机型。

　　传输：根据摄像机到监控中心的距离选择传输方式，距离近的(400米以内)通过网线和交换机级联进入监控中心，距离较远的通过网线和交换机级联再加主干光纤和光纤收发器进入监控中心。

　　监控中心：监控中心主要由四部分组成，机房交换机，DVR主机、电视墙、管理主机。

　　分控中心：分控中心由管理主机，显示设备组成。

　　客户端：客户端主机通客户端软件对摄像机进行访问，最大支持36路同屏显示。

　　前端所有摄像机的信号都接入机房交换机，每台DVR主机也接入交换机，每台主机显示16路图像，通过VGA信号连接液晶电视机或者监视器，除了和DVR主机相连的液晶电视外，还可增加电视机的数量(例如再加液晶拼接屏)，这些电视机通过高清解码盒接入机房交换机(每台电视机配一个解码盒)。录像资料保存在每台DVR主机中，根据录像江南在线注册需要挂载不同大小的硬盘或是磁盘柜。监控中心所有的操作通过管理主机来实现，包括图像预览、画面切换上墙、查看主机录像，还可以根据需要实现报警联动的功能。监控中心的每台DVR主机通过交换机接入Internet，远程用户(例如上级领导)可通过客户端进行图像预览、抓拍、调用录像等操作(根据不同用户设置不同的权限)。

　　四、系统优势及特点

　　网络视频监控系统不仅功能强大，在性能上也超过常规的模拟视频监控系统。本系统优势主要表现在以下几方面：

　　实现高质量远程视频监控：系统完全基于网络，架构先进，性能稳定，高清画质，动态影像处理，智能分析。

　　监控没有盲点：目前的网络技术可以支持各种传输线路，网络视频监控系统通过网络，可以将摄像机安装到网络可以通达的任何地方。

　　统一平台管理：集中管理，方式多样，操作简便，完全支持通用网络协议，高度融合。

　　录像江南在线注册不受限制，扩容简便：网络视频监控系统支持集中式和分布式网络存储，扩容极其简便。可以根据需要随时扩容，存储设备可以分布在网络的任何地方，可以灵活地制定存储备份策略。

　　更充分地利用现有网络：合理利用现有网络资源，节省布线成本，缩减工程周期。此外，可以选择以太网供电(POE)，双绞线提供稳定电源。

　　提供更多产品和功能的选择：网络视频技术有能力提供高水平的集成性，可以集成其他的功能和服务，使系统持续可发展。采用公认的标准协议和信息网络，能够使系统中大量产品的集成变得很容易。转换成网络技术，就意味着向一个在将来也会持久使用的系统进行投资。

　　让系统能够持续平滑升级和扩展：网络系统既灵活又具有充分的可升级性，以满足用户的变更需求和扩容需求。监控前端和监控工作站的增加即插即用，平滑升级，持续扩展，随时随地部署。
